Spremnici od nehrđajućeg čelika: Vodič za izradu malih, tlačnih i spremnika za vodu

Mali spremnici od nehrđajućeg čelika: gdje se kompaktna veličina susreće s industrijskom izvedbom

Mali spremnici od nehrđajućeg čelika nisu jednostavno smanjene verzije velikih industrijskih brodova - oni su precizno konstruirana rješenja za zadržavanje izgrađena za rukovanje zahtjevnim medijima u okruženjima s ograničenim prostorom. Tipični kapaciteti kreću se od 1 litre do nekoliko stotina litara, a definirajuća karakteristika je da spremnik i dalje mora isporučivati ​​istu otpornost na koroziju, čistoću i mehaničku pouzdanost kao i njegovi standardni parnjaci.

Najraširenija legura za kompaktne spremnike je 304 nehrđajući čelik , koji nudi izvrsnu otpornost na vodu, blage kiseline i većinu organskih spojeva po isplativoj cijeni. Prijave koje zahtijevaju izlaganje kloridima, morskoj vodi ili agresivnim sredstvima za čišćenje nadogradite na 316L nehrđajući čelik , gdje dodatak molibdena zatvara prazninu protiv rupičaste i pukotinske korozije. U farmaceutskim aplikacijama i aplikacijama za hranu ultra-visoke čistoće, elektropolirane unutarnje površine s prosjekom hrapavosti (Ra) ispod 0,4 µm su standardne, eliminirajući mjesta utočišta mikroba bez oslanjanja na kemijske premaze.

Osim vrste materijala, debljina stijenke u odnosu na volumen spremnika kritična je varijabla dizajna za male spremnike. Budući da se omjer površine i volumena povećava kako se promjer spremnika smanjuje, mali spremnici tankih stijenki zapravo doživljavaju proporcionalno veće naprezanje obruča pod unutarnjim tlakom od velikih spremnika istog nominalnog tlaka. Ugledni proizvođači to objašnjavaju održavanjem minimalne debljine stijenki u skladu s ASME ili PED kodovima dizajna čak i kada se radni tlak kupca čini niskim.

Tlačni spremnik od nehrđajućeg čelika: standardi dizajna, ocjene i što kupci moraju provjeriti

Tlačni spremnik od nehrđajućeg čelika pohranjuje ili obrađuje tekućine - plinove, tekućine ili medije s miješanim fazama - pod tlakom iznad atmosferskog. Nazivni radni tlak, izražen u barima ili PSI, jedina je najvažnija specifikacija i mora se provjeriti u odnosu na primjenjivi kod tlačne posude prije nego što se bilo koji spremnik pusti u rad.

Ključni kodovi dizajna i certifikacijske oznake

Dva dominantna kodeksa koji reguliraju proizvodnju tlačnih posuda od nehrđajućeg čelika su:

• ASME BPVC odjeljak VIII odjeljak 1 — primarni američki standard za tlačne posude do 3000 PSI, koji zahtijeva inspekciju treće strane i ASME "U" žig za regulirane primjene.
• PED 2014/68/EU — Europska direktiva o tlačnoj opremi, koja nalaže ocjenu sukladnosti i oznaku CE za posude s proizvodom PS × V iznad definiranih pragova.
• GB 150 — Kineski nacionalni standard za tlačne posude, koji se često spominje za spremnike domaće proizvodnje.

Za male tlačne spremnike koji se koriste u laboratorijima, pilot postrojenjima ili sustavima montiranim na nosače, kupci se često susreću sa spremnicima bez koda — posudama izrađenim prema internom standardu dizajna proizvođača, a ne prema priznatom kodu. Oni su prihvatljivi u mnogim jurisdikcijama za niže tlakove ili neregulirane usluge, ali zahtijevaju formalnu inženjersku procjenu prije upotrebe u certificiranom postrojenju ili na opasnoj lokaciji.

Nazivni tlak u odnosu na projektirani tlak u odnosu na ispitni tlak

Tri broja pojavljuju se na svakom podatkovnom listu tlačnog spremnika, a njihovo brkanje čest je izvor pogrešaka pri nabavi:

Odabir tlačnog spremnika od nehrđajućeg čelika koji je naznačen točno na maksimalni očekivani radni tlak ne ostavlja sigurnosnu marginu za skokove tlaka, toplinsko širenje ili buduće promjene procesa. Konzervativni pristup određuje tenk s najmanje MAWP 25-30% iznad normalni radni tlak, koji također čuva vrijeme odziva ventila i uređaja za rasterećenje.

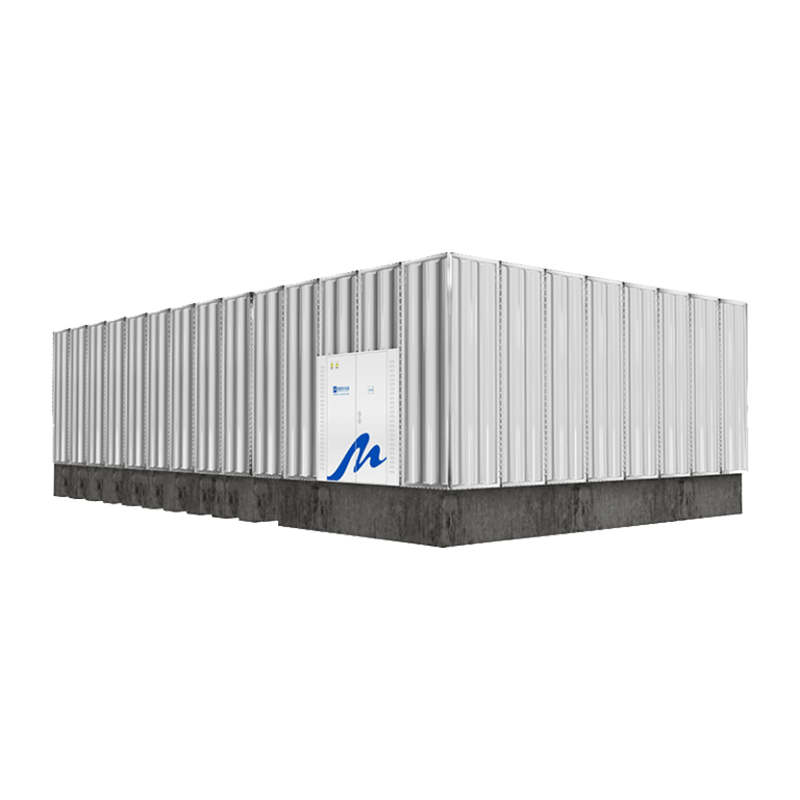

Spremnik za vodu od nehrđajućeg čelika Izrada: proces, tolerancije i kontrolne točke kvalitete

Izrada spremnika za vodu od nehrđajućeg čelika pokriva široki spektar — od jednostavnih spremnika za pitku vodu pod atmosferskim tlakom do složenih spremnika s omotačem za sustave grijanja toplom vodom i međuspremnika ohlađene vode u HVAC aplikacijama. Proces izrade, iako je izvana sličan u različitim aplikacijama, značajno se razlikuje u zahtjevima kvalitete zavara, obradi površine i protokolu testiranja, ovisno o uvjetima rada.

Redoslijed izrade jezgre

1. Prijem i pregled materijala — Potvrde o ispitivanju mlina (MTC) provjeravaju se prema specifikaciji narudžbe, potvrđujući stupanj legure, toplinski broj i mehanička svojstva.
2. Valjanje ploča i oblikovanje ljuske — Ploča od nehrđajućeg čelika se oblikuje u valjku na specificirani promjer. Tolerancija ovalnosti za posude s oznakom tlaka obično je ±0,5% nazivnog promjera prema ASME kodu.
3. Zavarivanje — GTAW (TIG) je preferirani postupak za korijenske prolaze i spremnike za hranu/farmaceutske kvalitete zbog malog prskanja i visoke čistoće zavara. GMAW (MIG) se koristi za konstrukcijske zavare s visokim taloženjem na atmosferskim spremnicima. Svi zavarivači moraju imati trenutne kvalifikacije u skladu s primjenjivim kodeksom (npr. ASME odjeljak IX).
4. Obrada nakon zavarivanja — Varovi na spremnicima od nehrđajućeg čelika pasivizirani su ili dekapirani kako bi se obnovio pasivni sloj krom oksida oštećen toplinom. Pasivacija limunskom kiselinom sve se više preferira u odnosu na dušičnu kiselinu zbog sigurnosti okoliša i rukovanja.
5. Montaža mlaznice i fitinga — Prirubnički i navojni priključci, kanali, odvodni otvori i priključci instrumenata su zavareni i pregledani na kontinuitet zavara i puteve curenja.
6. Ispitivanje tlakom i NDE — Hidrostatičko ili pneumatsko ispitivanje potvrđuje strukturni integritet. Metode ispitivanja bez razaranja (NDE) kao što su radiografija (RT), ultrazvučno ispitivanje (UT) ili penetrantska inspekcija (PT) primjenjuju se na zavarene šavove prema zahtjevima koda.

Zahtjevi za proizvodnju pitke vode i sanitarnih čvorova

Spremnici za skladištenje vode namijenjeni za kontakt s pitkom vodom imaju dodatne obveze sukladnosti osim strukturalnog integriteta. U Sjedinjenim Državama, spremnici obično moraju biti u skladu s NSF/ANSI 61, koji potvrđuje da materijali ne ispuštaju kontaminante u vodu za piće na razinama iznad utvrđenih zdravstvenih pragova. Europski projekti pozivaju se na Europsku direktivu o vodi za piće (2020/2184/EU) i relevantne EN standarde. Proizvođači koji opslužuju tržišta pitke vode moraju dokumentirati potpunu sljedivost materijala i koristiti samo elastomere s popisa NSF-a za brtve i brtve.

Završna obrada unutarnje površine također igra praktičnu ulogu u kvaliteti vode: završni sloj 2B ili BA općenito je prihvatljiv za atmosfersko skladištenje hladne vode, dok sustavi tople vode koji rade iznad 60°C imaju koristi od brušene ili elektropolirane unutrašnjosti koja minimizira prianjanje kamenca i pojednostavljuje periodične preglede. Za spremnike u recirkulacijskim sustavima, sve zone stagnacije - mrtve noge duže od tri promjera cijevi su standardno ograničenje - treba eliminirati u fazi projektiranja kako bi se spriječila kolonizacija bakterija.

Rok isporuke, prilagodba i što navesti prilikom naručivanja

Standardni dizajni spremnika za vodu od nehrđajućeg čelika s uobičajenom konfiguracijom mlaznica isporučuju se od specijaliziranih proizvođača za 4-10 tjedana. Potpuno prilagođene posude — nestandardni promjeri, dizajni omotača, integrirane grijaće zavojnice ili posude s oznakom koda koje zahtijevaju pregledne točke treće strane — obično zahtijevaju 10–20 tjedana, ovisno o zaostatku u trgovini i složenosti potrebnog paketa NDE dokumentacije.

Potpuna kupovna specifikacija za spremnik za vodu od nehrđajućeg čelika treba uključivati:

• Radni kapacitet (litre ili galone) i ukupne dimenzije omotnice ili prostorna ograničenja
• Raspon radne temperature i maksimalni radni tlak
• Nehrđajući stupanj (304, 316L, 316Ti, duplex, itd.) i minimalna debljina stijenke
• Primjenjivi kodeks dizajna i zahtjevi za certifikaciju (ASME, PED, NSF/ANSI 61, itd.)
• Raspored mlaznica: količina, veličina, snaga i orijentacija svih priključaka
• Zahtjevi za završnu obradu unutarnje i vanjske površine
• Potrebna dokumentacija: MTC, mape zavara, NDE izvješća, zapisi o hidrostatskim ispitivanjima

Odabir pravog spremnika od nehrđajućeg čelika: praktični okvir za donošenje odluka

Sa specifikacijama spremnika od nehrđajućeg čelika, i pretjerani i premali inženjering nose stvarne troškove. Pretjerano određivanje stupnja legure ili površinske obrade na nekritičnom spremniku za atmosfersku vodu povećava nepotrebne troškove izrade; premala debljina stjenke ili izostavljanje certificiranja koda na posudi pod tlakom stvara izloženost sigurnosti i odgovornosti.

Pouzdan početni okvir procjenjuje četiri varijable u nizu: skladištenog medija i njegove korozivnosti (određuje kvalitet legure); radni tlak i temperaturu (određuje debljinu stijenke, dizajn glave i je li potreban kodni žig); regulatorno okruženje i krajnju upotrebu (određuje certifikate kao što su usklađenost s NSF, ASME, PED ili FDA 21 CFR); i ograničenja prostora, težine i instalacije (određuje geometriju spremnika i nosivu strukturu). Provjera ove četiri dimenzije prije nego što se obratite proizvođaču rezultira strožim specifikacijama, točnijom ponudom i bržim postupkom odobravanja.

Za primjene koje su na granici između standardnog proizvoda i prilagođene izrade - na primjer, mali tlačni spremnik od nehrđajućeg čelika s neobičnom orijentacijom mlaznice ili nestandardnim radnim tlakom - iskusni proizvođači često mogu prilagoditi postojeći kvalificirani dizajn umjesto da počnu od nule, smanjujući i vrijeme isporuke i opseg potrebnog NDE-a. Kupci koji daju detaljnu podatkovnu tablicu procesa u fazi upita dosljedno postižu brži obrt i manje narudžbi za izmjene nakon narudžbe od onih koji se oslanjaju na verbalne opise ili generičke crteže.
