Čelični sekcijski spremnici: dizajn, ugradnja, usklađenost i dugoročne performanse

Modularni sustavi objasnili: Zašto a Modularni čelični rezervoar za vodu Pruža fleksibilnost i brzinu

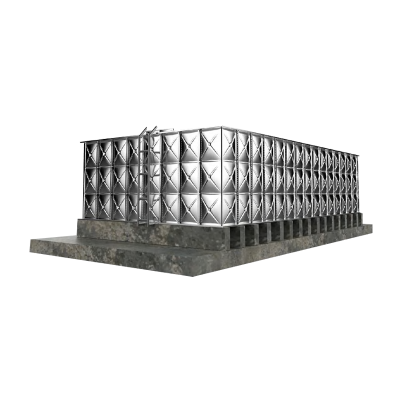

A modularni Čelični rezervoar za vodu Izgrađen je od montažnih čeličnih ploča, konstrukcijskih učvršćivača, brtve i zglobova s ​​vijcima koji se sastavljaju na licu mjesta kako bi tvorili snažni, vodonepropusni rezervoar. Umjesto da prevoze jedno ogromno plovilo, izvođači brodskih ploča složene ploče koje prolaze kroz uske vrata, dizala, uličice ili krovove, a zatim grade spremnik u prostorima u kojima bi monolitni spremnik bio nemoguće manevrirati. Ovaj pristup minimizira opremu za dizanje teških dizanja, skraćuje vrijeme mobilizacije i omogućuje sposobnost razmjera jednostavnim dodavanjem više tečajeva ploča ili proširivanjem otiska plana. U gustim sadržajima, bolnicama, podatkovnim centrima i udaljenim lokacijama s ograničenim pristupom dizalici, modularni koncept često je jedini realni put do pouzdane pohrane. Budući da se ploče ponavljaju, zamjena je izravna; Oštećena zidna ili krovna ploča može se izolirati i zamijeniti bez rušenja cijele konstrukcije, što smanjuje troškove životnog ciklusa i stanke. Ono što je presudno, uzorak brtve i vijaka izrađen je za jednoliko raspodjelu opterećenja, odupirući se hidrostatskom tlakom uz održavanje kompresije brtve tijekom godina rada, čak i termalnim biciklizmom i manjim naseljama koje bi izazvale zavarene konstrukcije.

Kako ploče, brtve i okviri rade zajedno

Svaka ploča obično uključuje probijene rupe na preciznoj mreži za prihvaćanje vijaka i brtvila. Kad se pričvrsti na elastomerne brtve, sila stezanja stvara kontinuirano kompresijsko brtvljenje duž svakog zgloba. Kutni kutovi i vertikalni učvršćivači prenose opterećenja u prstenastu gredu ili ploču, sprječavajući lokalno izbočenje, držeći tolerancije čvrsto. Krovni sustavi-bilo ravni ili niski nagib-koriste rešetke ili progurljive za upravljanje vjetrom i pristupom opterećenjima. Ova integracija ponovljivih dijelova ubrzava trening za terenske posade, snižava stope pogrešaka i omogućuje vlasnicima da standardiziraju rezervne dijelove u više objekata. Jer a Modularni čelični rezervoar za vodu je inherentno na paneni, varijacije dizajna poput unutarnjih obloga, izolacije ili pregrada mogu se dodati bez ponovnog obrade cijele strukture.

Tamo gdje modularni presjek nadmašuju alternative

U usporedbi s zavarenim čelikom, modularne jedinice izbjegavaju vruće radne dozvole i raspored liječenja na licu mjesta; U usporedbi s betonom, oni teže manje, brže idu zajedno i dostižu dizajnerski kapacitet bez dugih kašnjenja izlijevanja; U usporedbi s oblikovanom plastikom, oni nude vrhunsku otpornost na požar, dimenzionalnu stabilnost i kapacitet na skali. Kad se projekti suočavaju s seizmičkim zahtjevima, ploče se mogu nadograditi s debljim mjeračima, gušćem uzorcima vijaka i osnovnim sidrištima kako bi se ispunili specifični spektri. Tamo gdje je kvaliteta vode osjetljiva, za kompatibilnost su odabrani premazi i materijali za brtve s dezinfekcijskim sredstvima kao što su klor ili kloramin, tako da se spremnik odolijeva koroziji u podvrgavanju, koroziji podfilma i mikrobnim usavršavanjem.

Usporedba u jačanju

U praktičnom smislu, donositelji odluka često uspoređuju modularne sekcijske spremnike s drugim uobičajenim mogućnostima pohrane. Ključne razlike sažete su u rečenicama i tablica u nastavku: Modularni sekcijski spremnici brzo se sastavljaju s malo teške opreme, betonski spremnici nude toplinsku masu, ali zahtijevaju dugo liječenje i veće tragove, zavareni čelik pruža monolitnu školjku, ali treba kontrolirati na licu mjesta, a oblikovana polietilena i dugotrajno, a opet ograničena na otpornost na vatre.

Spremnost požara: Konfiguriranje a Spremnik s čeličnim presjekom za zaštitu od požara

A Spremnik s čeličnim presjekom za zaštitu od požara Uravnotežuje volumen skladištenja, brzinu punjenja i hardver za ispuštanje kako bi se zadovoljili zahtjevi protoka i trajanja požara. U mnogim jurisdikcijama, sustavi za suzbijanje požara moraju pokazati ciljni protok (na primjer, kako bi podržali hidrante ili prskalice) koji se održava u određenom trajanju. To pokreće učinkovit kapacitet spremnika nakon odbitka neupotrebljive volumen ispod usisavanja, rezervi za održavanje i naknada za toplinsku ekspanziju. Za razliku od skladištenja opće namjene, vatrogasni spremnici integriraju prodajna mjesta velikog promjera, namjenske nacrti, anti-varteks ploče i nadzirane ventile tako da je voda uvijek spremna bez slučajnog zatvaranja ili onečišćenja. Budući da su vatreni događaji rijetki, ali visoka posljedica, dizajn naglašava značajke pouzdanosti-dugačke senzore, otporne na neovlaštene i zaštitu od smrzavanja-zbog marginalnih ušteda troškova, a te bi odluke trebale biti zabilježene u vlasničkoj dokumentaciji o sigurnosti života u pojednostavljivanju inspekcija.

Hidraulička sučelja i prigušivanja

Vatrene pumpe zahtijevaju usisavanje malog gubitka; Stoga dizajneri preferiraju donje utičnice s glatkim zavojima, velikodušnim promjerima i cjedilo. Prelijevanje mora proći puni protok pumpe bez pritiska na krov, dok otvori sprečavaju da spremnik ne crta vakuum tijekom brzog pražnjenja. Za klime s potencijalom zamrzavanja, potopljeni otvori i izolirani krovni otvori sprječavaju zaleđivanje; U vrućim klimama, krovni prekrivači i reflektirajući završni slojevi pomažu u upravljanju povećanjem topline koji mogu pogoršati biološki rast tijekom dugog stanja u pripravnosti. A Spremnik s čeličnim presjekom za zaštitu od požara Često sjedi u blizini prilaznih cesta kako bi motori mogu izravno nacrtati ako pumpa ne uspije. Očistite natpise, ventile koji se mogu zaključati, ali nadzirani i dobro osvijetljeni perimetri pretvaraju spremnik iz pasivne imovine u pouzdanu komponentu plana odgovora.

Usporedba: požar nasuprot pitku u odnosu na pohranu procesa

Dok se sve tri vode u skladištu, njihovi se prioriteti razlikuju: vatrogasni spremnici favoriziraju zajamčeni trenutni protok i robusne okove; Pitački spremnici prioritet sanitarnim dizajnom i očuvanjem kvalitete vode; Procesni spremnici daju prioritet kompatibilnosti s kemikalijama i temperaturom. Tablica u nastavku nadopunjuje ove izjave navodeći uobičajene razlike u dizajnu.

Izbor materijala: Kada a Pocinčanski rezervoar za skladištenje vode Je li ispravno

U Pocinčanski rezervoar za skladištenje vode Koristi čelične ploče obložene cinkom za ekonomski otpor korozije. Galvaniziranje stvara žrtveni sloj koji štiti izloženi čelik pri ogrebotinama i reže rubove, omogućujući trajnu uslugu u mnogim atmosferama uz skromno održavanje. Za sirovu vodu, navodnjavanje ili procesne linije šminke, galvaniziranje pruža snažnu ravnotežu unaprijed cijene i dugovječnosti. U skladu s tim, kemija vode važna: Visoki kloridi, vrlo nizak pH ili povišene temperature mogu ubrzati konzumiranje cinka i potkopati zaštitni sloj. U tim slučajevima dizajneri procjenjuju alternativne sustave poput epoksi obloženih ploča, cakline sa staklenim čelikom ili nehrđajućeg čelika. Najprikladniji izbor odmjerava ukupne troškove vlasništva, uključujući rizik za prekid rada, pristup inspekciji, popravljivost premaza i agresivnost okoliša na mjestu (morski sprej, soli za odmrzavanje, industrijski dim).

Premazi, obloge i kompatibilnost s brtvom

Bez obzira na završnu obradu ploče, brtva se mora podudarati i s pohranjenom vodom i dezinfekcijskim sredstvima. Elastomeri poput EPDM-a ili nitrila su uobičajeni, s varijantama pitka za uslugu pitke vode. Unutarnje obloge - fleksibilne membrane suspendirane s krova ili pričvršćene na zidove - mogu izolirati pohranjenu vodu od čelika, što u osnovi čini da sustav ploča djeluje kao strukturna školjka, dok obloga pruža primarnu barijeru. Za a Pocinčanski rezervoar za skladištenje vode , obloga može proširiti život u agresivnim vodama, istovremeno pojednostavljujući buduće održavanje ploča jer se obloga može zakrpiti ili zamijeniti bez uklanjanja školjke. Odabir pričvršćivača slijedi odijelo: cinkov ili galvanizirani vijci s pocinčanim panelima s pocinčanim pločama, dok epoksidni sustavi mogu koristiti obloženi ili nehrđajući hardver kako bi se izbjegla galvanska neusklađenost na vlažnim spojevima.

Usporedba sustava materijala

Odabir između pocinčanih, epoksidno obloženih, staklenim čelikom i nehrđajućim pločama često se okreće na nekoliko praktičnih pitanja: koji je očekivani zaostatak dezinfekcije, koliko često će se tenk voziti i koliko je kritičan kozmetički izgled tijekom desetljeća? Tablica u nastavku nadopunjuje narativ nudeći strukturiranu usporedbu.

Kvaliteta i sigurnost: sastanak Standardi spremnika s čeličnim vodom

Dizajn za ljudsku potrošnju postavlja zaštitu kvalitete vode u središte svake odluke. Da se uskladi s pitka voda čelični presjek standardi , Komponente koje kontaktiraju vodu - prevlake za ploče, brtve, brtve i obloge - moraju biti certificirane za upotrebu pitke vode. Otvori, preljevi i krovni otvori zahtijevaju ekrane insekata i ptica za blokiranje onečišćenja; Krovni zglobovi trebaju kapljivu konstrukciju kako bi se spriječilo upadanje prašine i kiše u zraku. Unutarnja geometrija trebala bi izbjegavati mrtve zone u kojima stagnira protok, jer nizak promet može potaknuti propadanje biofilma i dezinfekcije. Glatke, čiste površine, pristupačne točke i sigurne sidrene točke sidra koje podržavaju učinkovite programe inspekcije i održavanja. Postupci dezinfekcije - bilo da se koriste slobodni klor, kloramin ili alternativne metode - mogu se potvrditi i dokumentirati prije nego što se spremnik vrati u službu, a uzorkovanje slavina treba biti smješten tamo gdje predstavljaju stvarnu kvalitetu vode, a ne samo zaklonjeni kut školjke.

Promet, miješanje i toplinska kontrola

Čak i dobro obloženi spremnik može doživjeti kvalitetan odmor ako voda nepomično sjedi. Dizajneri to ublažavaju kontrolom postavljanja ulaza/izlaza kako bi promovirali prelivne staze protoka, dodavanjem pregrada ili pasivnih miksera za prekid stratifikacije i navođenjem periodičnog biciklizma tako da se pohranjena voda osvježi na predvidljivoj kadenci. U vrućim klimama izolacija ili reflektirajuća krovna ploča mogu ograničiti toplinske gradijente; U hladnim klimama, zakopani cjevovodi i traženje topline mogu spriječiti smrzavanje prilikom prihvatljivosti. Usklađivanje ovih značajki s Standardi spremnika s čeličnim vodom Osigurava da struktura nije samo sigurna na papiru, već i otporna u svakodnevnom radu.

Sanitarni detalji kontrolni popis

• Pregledani, spušteni otvori veličine i za dotok i za odljev.
• Prelijevanje jastučića za prskanje i raskida otpornim na glodavce.
• Formulacije brtve potvrđene za kontakt dezinfekcijskog sredstva.
• Krovni pristup s podignutim pločnicima i zaključanim, brtvenim poklopcima.
• Ocijedite i priključci za čišćenje postavljenih za puni kat.
• Zasloni za isključivanje insekata tijekom ventilacije.
• Portovi za uzorkovanje na reprezentativno mješovitim lokacijama.

Izvedba na terenu: praktično Vodič za ugradnju čeličnih presjeka od temelja do puštanja u rad

Najpouzdaniji tenkovi započinju discipliniranom pripremom mjesta i završite s dokumentiranim puštanjem u pogon. Ovaj Vodič za ugradnju čeličnih presjeka Slijedi dokazani put: Uspostavite stabilan temelj, sastavljajte ploče kvadrat i Plumb, nanesite čak i kompresiju brtve, zaštitite premaze tijekom rukovanja i provjerite curenje hidrostatskom ispitivanjem prije nego što stavite spremnik u službu. Svaki korak koristi od kontrolnih popisa, kalibriranih alata i fotografskih zapisa koji kasnije revizije čine jednostavnim i prozirnim. Supervizori bi trebali provjeriti da li se mjerila nadmorske visine i mjesta sidra podudaraju s odobrenim crtežima; Male pogreške izgleda mogu se složiti dok se panel tečajevi penju, što dovodi do problema s krovom ili neusklađenih mlaznica koje su skupe za ispravljanje kasno u izgradnji.

Temelj i sidrenje

Temelji obično poprimaju oblik ojačane ploče, prstenaste zrake ili zbijenih postolja, veličine za kombinirano opterećenje iz vode, vjetra, seizmičkih sila i živih opterećenja tijekom održavanja. Vijeti sidra trebaju biti postavljeni s predlošcima za održavanje položaja i okomitosti. Tolerancije na ravan materijal: Neravnomjerna baza zavoja na panelu, uzrokujući nedosljedno kompresiju brtve i buduće prodiranje. Tamo gdje su tla ekspanzivna ili slaba, geotehnička poboljšanja-prekomjerno širenje, cijepljeni stupovi ili geogrida-dugotrajna stabilnost. Ocjenjivanje odvodnje drži oborinske vode dalje od baze kako bi ograničila koroziju i oštećenje smrzavanja i odmrzavanja.

Rukovanje i sklop ploča

Ploče dolaze u paketu; Držite ih na tampon i podignite se šipkama za raspršivanje kako biste izbjegli savijanje. Tijekom sastavljanja, posade zatežu prstom za usklađivanje rupa, a zatim moment do specifikacije u uzorku zvijezde, tako da brtve jednoliko komprimiraju. Stiskanje za brtvljenje treba biti čak i duž šavova, signalizirajući kontinuirani kontakt bez drobljenja. Kutovi i krovni spojevi zaslužuju posebnu pažnju jer kombiniraju više slojeva čelika; Neispravljanje ovdje može telegrafirati kroz strukturu i utjecati na pričvršćivanje krovnih lima. Održavajte čistu radnu površinu - nagriza ispod brtve usne mogu stvoriti staze za curenje nevidljive dok se spremnik ne napuni.

Hidrotest, dezinfekcija i primopredaji

Hidrostatsko ispitivanje postupno ispunjava spremnik tijekom praćenja za plakanje spojeva. Označite i riješite bilo kakvu prodiranje prije nego što nastavite. Nakon prolaska zategnuća, ocijedite prema potrebi i dezinficirajte se nakon odobrene metode. Dokument dezinfekcijsko sredstvo koncentracije i vremena kontakta, ispraznite se u otpad i prikupljaju uzorke vode za validaciju. Tek nakon zadovoljavajućih rezultata, spremnik treba staviti u službu. Snimanje ugrađenih crteža, zapisnika zakretnog momenta, zapisa o popravljanju premaza i rezultata ispitivanja u paketu prometa koji vlasnik može koristiti za buduće inspekcije. Dobro organiziran Vodič za ugradnju čeličnih presjeka Završava preventivnim rasporedom održavanja, rezervnim zalihama brtve i preporučenim intervalima inspekcije.

Tipični instalacijski slijed (pripovijest i tablica)

Narativni niz naglašava kontrolu u svakoj fazi: pripremiti i provjeriti temelj; pozornice i hardver po nadmorskoj visini; uspravni temeljni tečaj i kvadrat provjere; Dodajte tečajeve s periodičnim provjerama Plumba; instalirati krovnu strukturu; Fit Appronterances; izvoditi hidrotest; dezinficirati; i dokument. Tablica ispod zrcali taj niz za brzu referencu.

Njega životnog ciklusa: rutine održavanja koje štite vaše ulaganje

Jednom kada je naručen, čelični sekcijski spremnik uspijeva na predvidljivoj skrbi. Vizualne vanjske šetnje hvataju sječene obloge, labavi hardver ili zadirkute vegetacije prije nego što se snježe u strukturne probleme. Unutarnji inspekcija-performansa tijekom kontroliranih postupaka za uklanjanje i ograničenih prostora-Procesira kontinuiteta kompresije brtve, biofilm, nakupljanje i sediment. Zakažite periodične odvodnje za uklanjanje novčanih kazni koje se naseljavaju na podu i koordiniraju upravljanje dezinfekcijskim sredstvima s planovima prometa kako biste izbjegli prekomjerno ili nedovoljno doziranje. Rezervni dijelovi trebaju uključivati ​​zalihu segmenata za vijke, podloške i pitačke brtve koji odgovaraju izvornoj specifikaciji; Budući da je sustav na ploči modularan, ove komponente popravljaju brze i dosljedne. S discipliniranim zapisima, vlasnici mogu usavršavati promatranje propuštanja, provjere zakretnog momenta i prevladavanje dodira kako bi se prognozirao kada će opsežnija rehabilitacija biti isplativa, čime se produžuju život bez neugodnih iznenađenja.

Popis preventivnog održavanja

• Tromjesečna vanjska inspekcija za oštećenja premaza, korozije i pukotina naselja oko temelja.
• Polugodišnja provjera ventilacijskih zaslona, ​​prepunjenih staza i brtve.
• Godišnje uzorkovanje zakretnog momenta reprezentativnih vijaka na svakoj nadmorskoj visini radi potvrđivanja kompresije brtve.
• Zakazani interijer za čišćenje i sanitarni pregled, usklađen s uzorkovanjem kvalitete vode.
• Zapisnik dezinfekcijskih ostataka, temperaturnih profila i stope prometa.

Kada se vlasnici standardiziraju na Modularni čelični rezervoar za vodu platforma, oni mogu ponoviti dokazane detalje na web stranicama, je li aplikacija a Spremnik s čeličnim presjekom za zaštitu od požara Čuvanje skladišta, a Pocinčanski rezervoar za skladištenje vode Podrška navodnjavanju ili sustav osmišljen da ispuni strogo Standardi spremnika s čeličnim vodom . Slijedeći terenske korake u ovome čelični presjek Vodič za instalaciju , rezultat je izdržljiva, usklađena i uslužna imovina s predvidljivim troškovima tijekom desetljeća.
